SKF N 10系列

SKF對N系列圓柱滾子軸承對內部幾何形狀進行了優化，并重新設計了保持架，從而將這種軸承的速度提高了30%。浮動端軸承通常位于主軸的非工具端。如果這端的軸承采用間隙配合，則將對軸承組件的總剛度產生負面影響。因此，為了在主軸的非工具端獲得高剛度，則應使用帶錐形孔的N 10系列圓柱滾子軸承。它們可在軸承內部實現軸向位移，并且軸承的內圈和外圈可采用過盈配合。

N 10系列軸承可為高速銑床、機械加工中心和車床等應用場合，提供高可靠性和卓越的精度。

N系列軸承擁有如下特點:

• 高速能力

• 較高的承載能力

• 較高的剛性

• 較低的摩擦

• 較低的橫截面高度

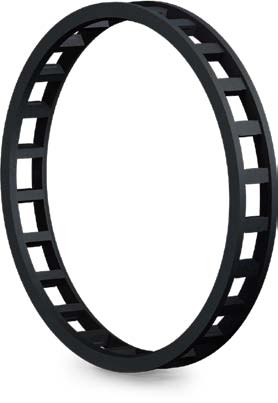

經過優化的高速保持架

N 10系列軸承配有外圈引導，采用碳纖維增強聚醚醚酮(PEEK)制成的窗式保持架。與之前的設計相比，這種對稱的自引導設計可使保持架更好地被外圈滾道面引導。此外，保持架可以為滾子提供卓越的引導性能，還可使?jié)櫥瑒?通常為油氣潤滑劑)能夠到達保持架和內圈擋邊之間的接觸面。PEEK的杰出性能可在運行速度較高高速設計圓柱滾子軸承的情況下，實現強度和靈活度的結合。PEEK還可在提供較高耐磨性的同時，適應較高的運行溫度。與之前的高速設計軸承相比，經過優化的全新保持架可以在使用潤滑脂潤滑的應用場合中，提高30%的速度，而在使用油氣潤滑的應用場合中，則可以提高15%的速度。

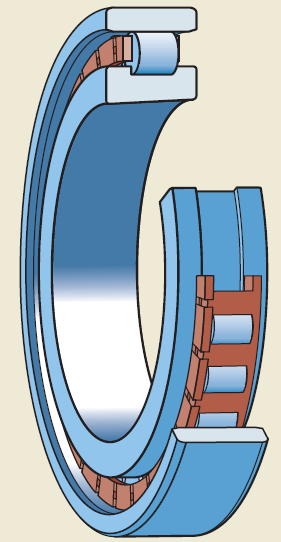

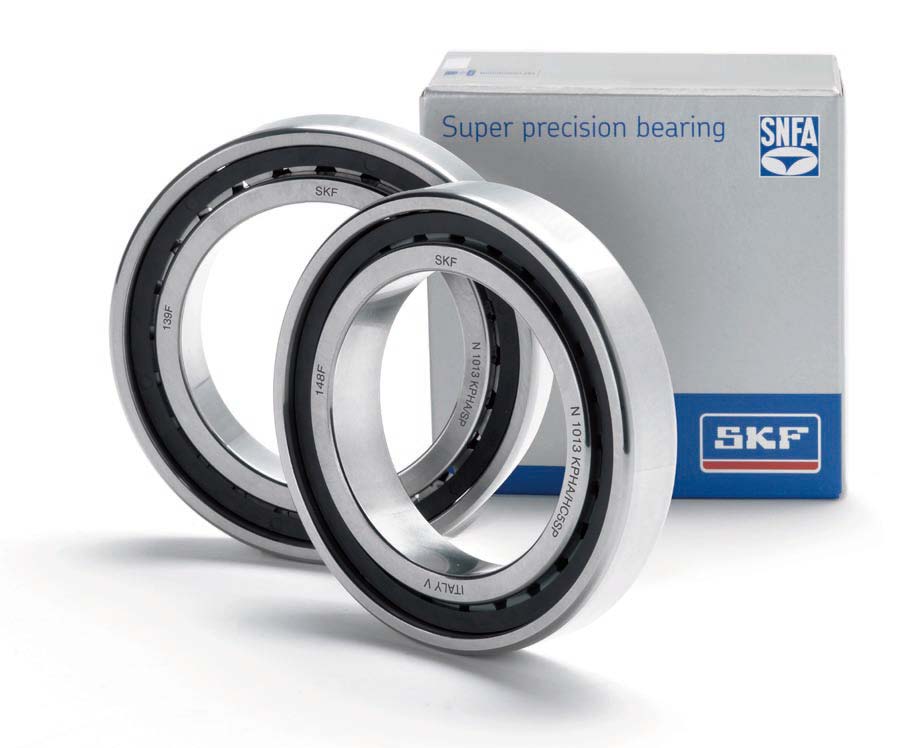

SKF超精密單列圓柱滾子軸承：N 10系列

特點和優勢

• 內圈帶有兩個整體式擋邊，用于引導滾子，從而可提供較高的承載能力和剛度。

• 內圈的內部幾何形狀經過改進，可實現高轉速性能。

• PEEK保持架經過優化，可以適應高速和高150 °C的溫度。

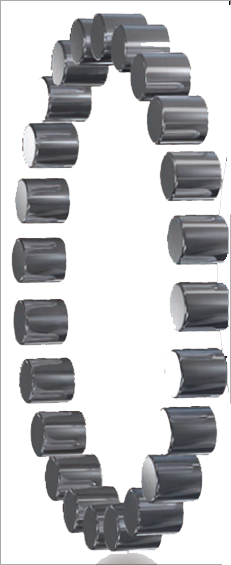

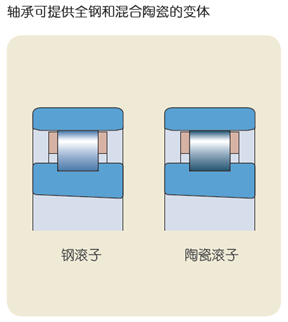

• 滾子輪廓(混合陶瓷軸承)經過優化，可實現高轉速、低發熱的性能。

• ISO 尺寸系列 10 可實現緊湊的軸承配置。

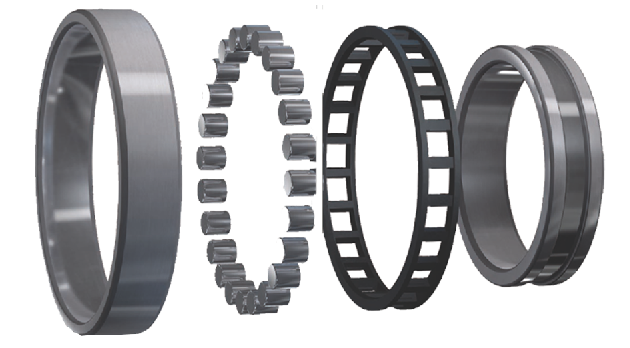

• 可分離設計便于安裝和拆卸。

• 錐形孔可實現預負荷或游隙的調整。

• 無擋邊的外圈可通過軸承內部的軸向位移來適應主軸延伸，并且還可使內圈和外圈均采用過盈配合。

應用場合

• 機床

• 高速銑床

• 高速加工中心

• 車床電主軸

應用實例：

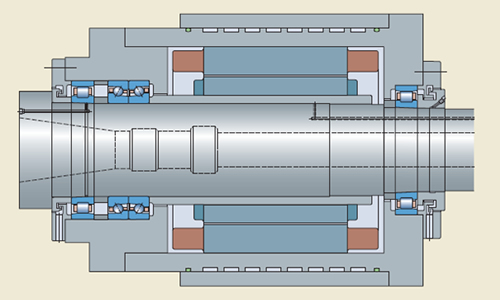

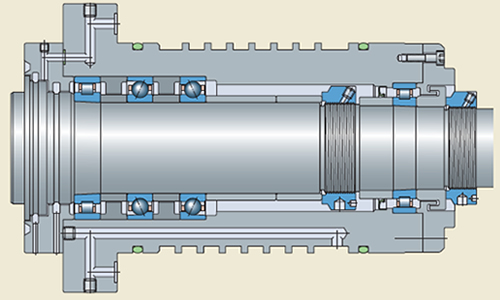

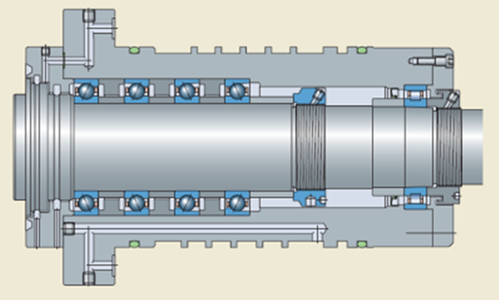

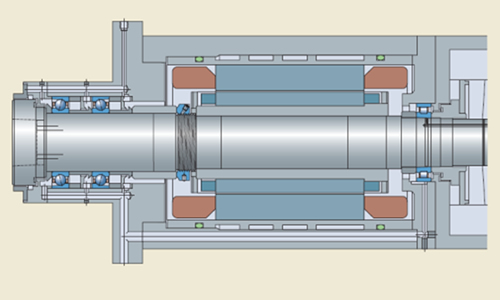

高速銑床主軸 7014 ACD/HCP4AQBCB +N 1013 KPHA/SP	高速銑床主軸 N 1014 KPHA/HC5SP +7014 ACD/HCP4ADBB +N 1013 KPHA/HC5SP	高速加工中心的電主軸 ：N 1009 KPHA/SP 7012 CD/P4ADBB	高速銑床電主軸 N 1014 KTN/SP + BTM 70 ATN9/HCP4CDBA N 1013 KTN/SP
