NitroMax鋼（高氮不銹鋼）
NitroMax鋼是新一代超純凈、高氮不銹鋼。與標(biāo)準(zhǔn)碳鉻軸承鋼 (100Cr6) 相比，NitroMax鋼有以下性能：
• 貧油潤(rùn)滑條件下更強(qiáng)的抗疲勞抗磨損性能( < 1)
• 更高的斷裂韌性
• 優(yōu)異的抗腐蝕性能
當(dāng)轉(zhuǎn)速高于A = 1 – 1,15 × 106 mm/min時(shí)，這些特性中的每一項(xiàng)都是有益的。
在所有潤(rùn)滑條件下，通過(guò)增強(qiáng)軸承的抗疲勞、抗磨損性能，使得軸承的使用壽命大幅提升。尤其是在高轉(zhuǎn)速時(shí)，潤(rùn)滑油膜會(huì)變得更薄，潤(rùn)滑條件更加苛刻，此時(shí)壽命提升效果更加顯著。
在極高的轉(zhuǎn)速下運(yùn)轉(zhuǎn)時(shí)，離心力會(huì)增大內(nèi)圈的周向拉應(yīng)力，增加的斷裂韌性降低了內(nèi)圈斷裂的風(fēng)險(xiǎn)。
當(dāng)軸承工作在全油膜潤(rùn)滑條件下 ( ≥ 1)時(shí)，與碳鉻鋼軸承相比，這種超純凈、高氮含量鋼可顯著延長(zhǎng)軸承工作壽命。在薄膜潤(rùn)滑條件下，這種延長(zhǎng)壽命的效果更為顯著。
NitroMax鋼不僅優(yōu)于傳統(tǒng)的碳鉻軸承鋼，而且優(yōu)于其他高氮不銹鋼。為了說(shuō)明這種情況，需要了解氮影響鋼顯微組織的方式及其在熱處理過(guò)程中是如何被優(yōu)化的。

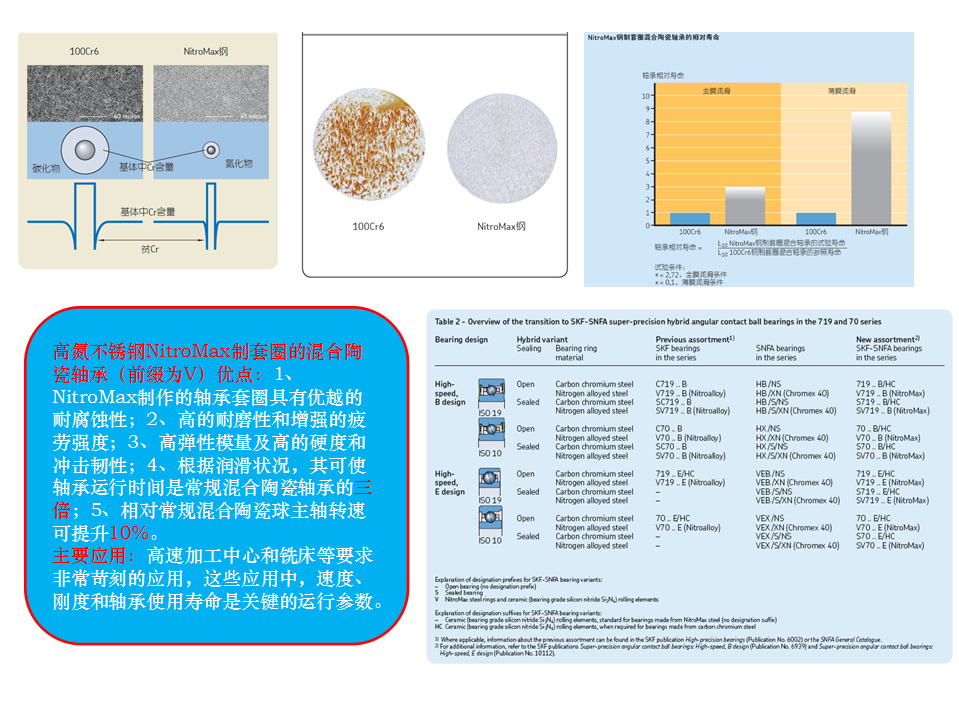

當(dāng)碳鉻鋼熱處理時(shí)，會(huì)產(chǎn)生大而脆的鉻和鉻-鉬碳化物，降低其周?chē)摶w中的鉻和鉬含量，從而降低抗點(diǎn)蝕能力。另一方面，當(dāng)NitroMax鋼淬火和回火時(shí)，會(huì)形成細(xì)小的鉻碳化合物。發(fā)生這一情況是因?yàn)楫?dāng)?shù)糠秩〈虽摵辖鹬械奶?，較高含量的鉻溶解在鋼的基體中。結(jié)果，氮化物周?chē)呢氥t區(qū)較小，從而使NitroMax鋼具有更高的抗腐蝕能力 。 NitroMax鋼的疲勞強(qiáng)度高與其均勻一致的微觀組織、細(xì)密分布的鉻氮化合物及析出的極少未溶二次碳化物（如果有的話）有關(guān)。比較NitroMax鋼與標(biāo)準(zhǔn)軸承鋼100Cr6組織的細(xì)密程度，有助于解釋NitroMax鋼組織的優(yōu)異性能。更高的沖擊韌性、尺寸穩(wěn)定性和硬度(> 58 HRC) 來(lái)自于淬、回火階段熱處理。
NitroMax鋼的另一優(yōu)點(diǎn)是比100Cr6鋼有更低的熱膨脹系數(shù)。當(dāng)與具有極低熱膨脹系數(shù)的陶瓷滾動(dòng)體配合使用時(shí)（在NitroMax鋼制套圈軸承中，標(biāo)配滾動(dòng)體為陶瓷滾動(dòng)體），這個(gè)優(yōu)點(diǎn)能夠使結(jié)合兩種材料的軸承對(duì)內(nèi)、外圈間的溫度差異更不敏感。因此，預(yù)載荷處于非常穩(wěn)定的水平—即使超出工作條件極限，從而減小了摩擦損失，降低了運(yùn)轉(zhuǎn)溫度，延長(zhǎng)了潤(rùn)滑脂的使用壽命。
典型型號(hào)：
SV71914 ACBGA/VQ126
SV7014 ACB/P4ADGA
SV71916 ACBGA/P4A
SV71920 ACEGA/P4A
